Как и было обещано, зима не проходит мимо – собираем, потихоньку, компоненты для построения нового двигателя! В данной статье расскажу о интеркулере вертикального расположения! 🙂Был приобретен самый производительный, а точнее, самый эффективный из интеркулеров, ставившихся на Импрезы GDB, 00-07 годов. А именно – интеркулер от Импрезы GDB 04-07.

Производительнее и больше в своих габаритах, лишь интеркулер от Импрезы GRB 08–.

Однако, интеркулер от GRB очень редок, дорог. Посему, речь пойдет о “сабже” – Кулере от ГДБ 04-07 :).

Данного “кулька”, вкупе с орошением, будет достаточно для использования на ДВС с потенциалом 360лс. Выше – только фронтальный интеркулер.

Рассмотрим тенденцию изменения интеркулеров на примере всеми нами известных “субарикофф”, конца 90х, середины 200*х.

Весь ассортимент, ОЕМ ФХИ интеркулеров можно разделить на интеркулеры категории “тяп ляп”, “годно”, и “ребята, давайте наконец изобретем добротный продукт” :).

К первым относятся “кульки” от Форестеров, Легасей. Эстетику не затрагиваем – не важно это. Ужасные, как канализационные трубы в Супер Марио, патрубки воздуховодов. Кривые, с постоянными преломлениями и изгибами гофры. Но, это всё же НЕ СТИ сток. А для стока – такого исполнения, решило ФХИ – достаточно.

Ко вторым относятся интеркулеры от ВРХ GDA 00-07 годов. Относительно большие. Однако… тоже, для построения чего-то относительно скромного.

К третьей группе относятся интеркулеры от STI. Причем “кульки” от ГЦ там оказались с натягом. И их, если честно, можно без зазрения совести перенести во вторую категорию. Так как размер кулера от ГЦ СТИ такой же, как и у СФ5 и ГЦ НЕ СТИ. Разница лишь в подводимых патрубках – у ГЦ они силиконовые и ровные алюминиевые. Также, то ли для феншуя, то ли, для отражения тепла, покрыт интеркулер серебрянкой.

Также, по причине свой “урезанности” по габаритам, с трудом в эту категорию попадает кулер от Форестера SG9 STI.

Но не суть. Вернемся к третьей подгруппе – настоящих интеркулеров. И поговорим о кулерах от ГДБ.

В течении времени от 00 до 07 годов они подвергались нескольким изменениям. Разделим интеркулеры на две временные модели: 00-03 и 04-07.

1) У-пайп в 00-03 годах был раздельным и не совсем грамотно выглядел угол разделения воздушного потока. Таким образом, воздушный поток предпочел бы двигаться преимущественно по одному из каналов. Также, верхняя “банка” интеркулера имела одну полую конструкцию.

Благодаря такому технологическому исполнению, воздух входил в интеркулер, преимущественно, в левую его часть, и КПД охлаждения нельзя было назвать высоким.

2) У-пайп в кулерах 04-07 цельный и имеет более выраженный изгиб. Таким образом разделение потока происходит равнозначными частями и потоками. И, во-вторых, верхняя банка имеет некое сужение-перемычку. Благодаря чему, происходит препятствие смешивания воздушных потоков в верхней банке. В итоге, корректно разделенный воздух на входе не смешиваясь друг с другом, равными частями проходит сквозь весь интеркулер сверху вниз.

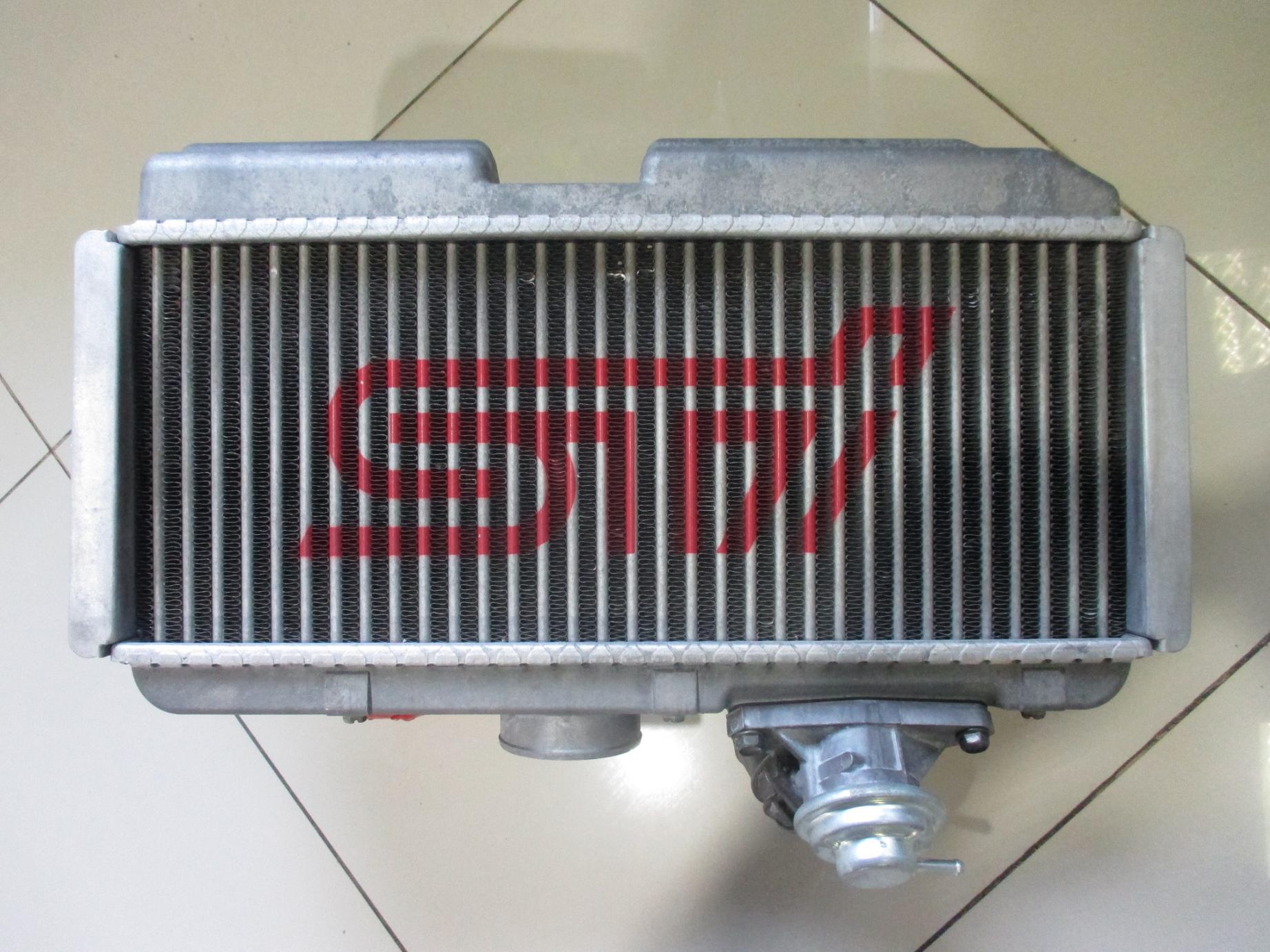

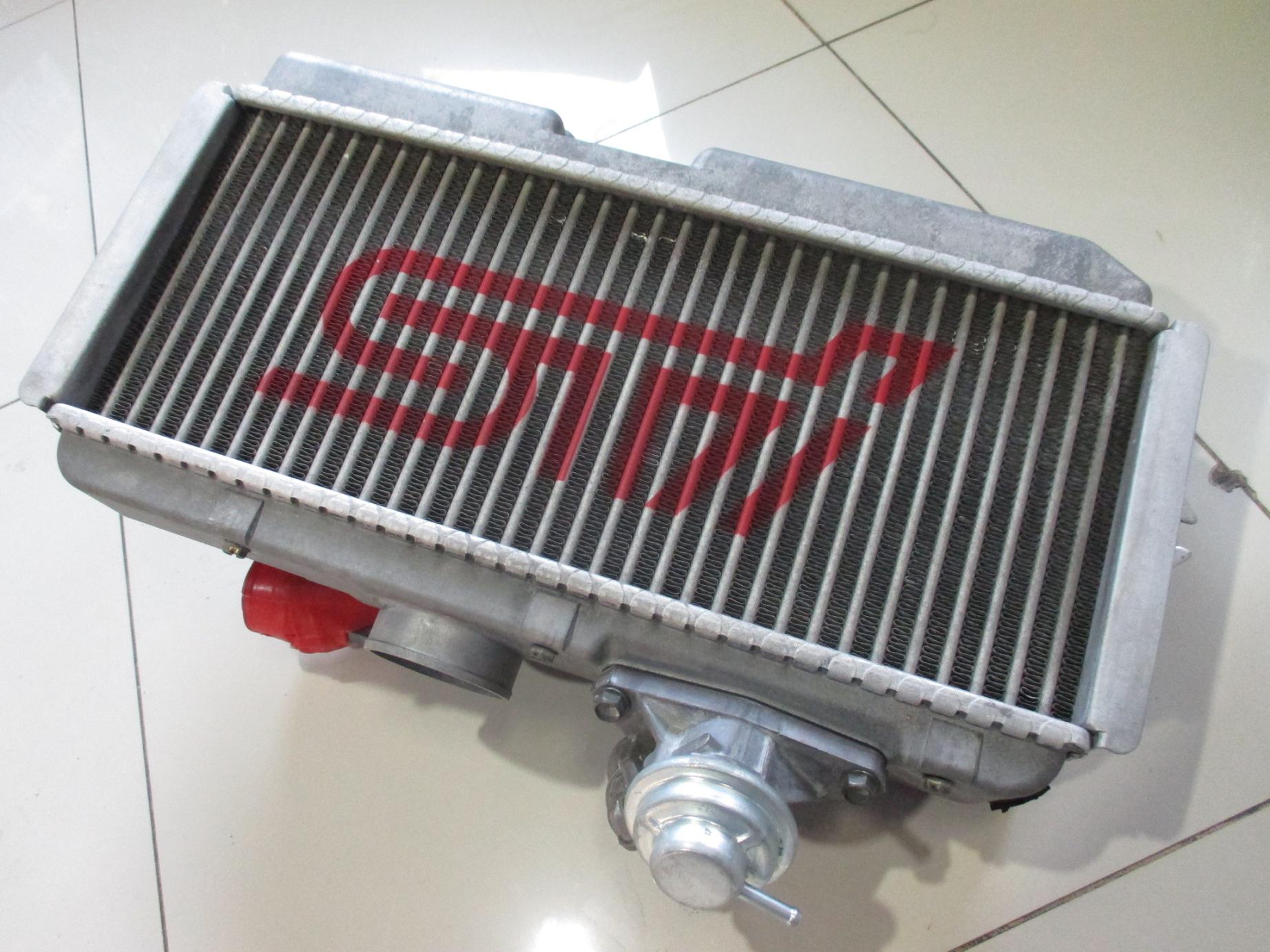

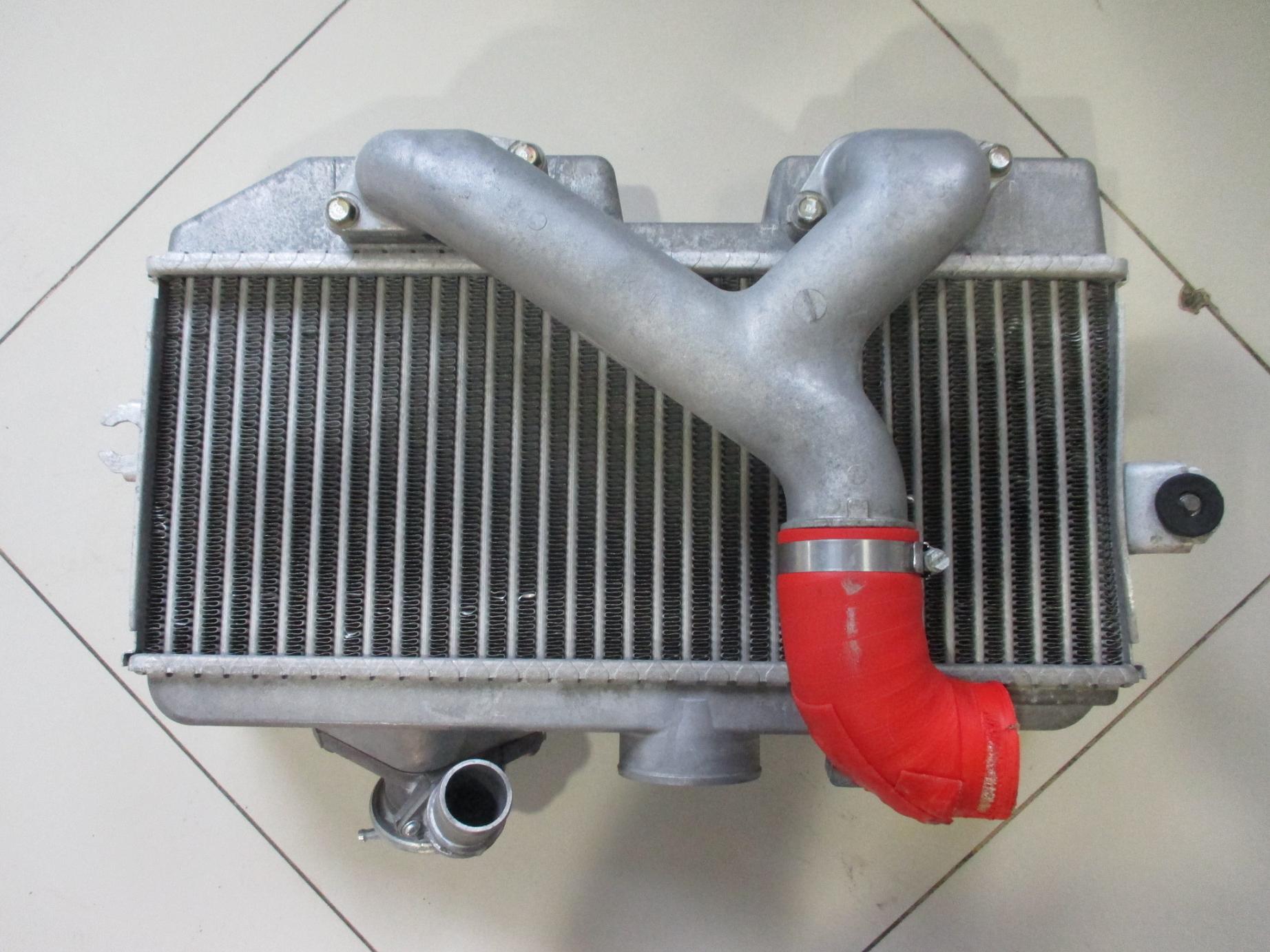

Мною был приобретен кулер 04-07 годов. Состояние отличное. На фотографиях отлично видно удачный и грамотный угол разделения воздушного потока. Разделение верхней банки на две под-банки.

Также, были приобретены все необходимые дополнительные узлы и агрегаты, для установки такого широкого интеркулера на автомобиль. А именно:

1) Главный цилиндр сцепления от ГДБ, со смещением бачка на стойку амортизатора. Иначе, бачок с гидравлической жидкостью будет упираться в интеркулер.

2) Рабочий цилиндр сцепления от ГДБ. От 6мт. С более грамотной системой прокачки жидкости. Да и просто, чтоб педантично и по феншую :).

3) Крепеж интеркулера ГДБ. Так как размер интеркулера увеличился, то и крепеж необходим соответствующий. Логично.

4) Всякая мелочевка. Байпас, трубки, шланги, магистрали. Итд. Всё от модификации интеркулера ГДБ.

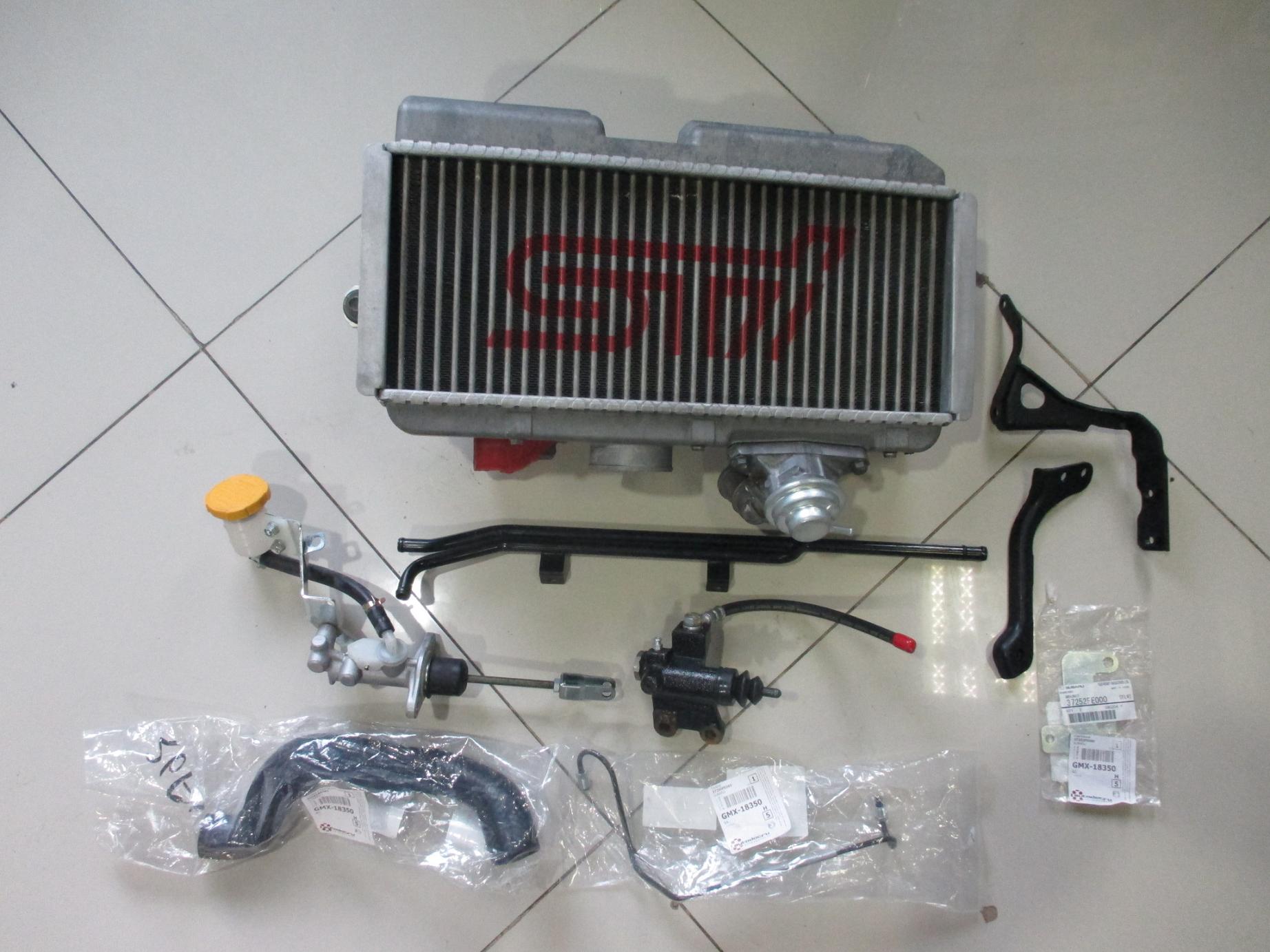

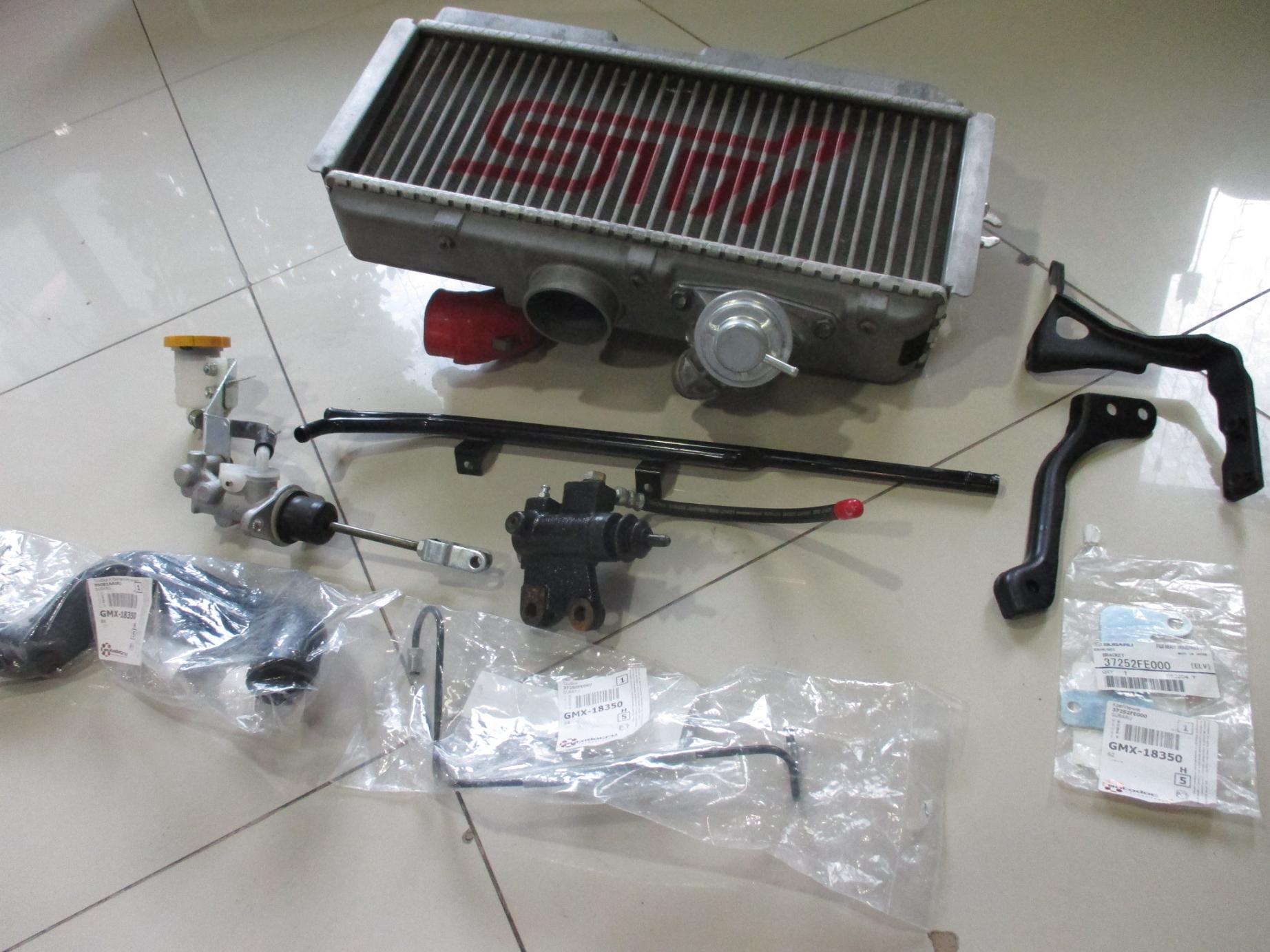

Вот такой получился аппетитный набор! 🙂

Ждем его установки на новый ДВС.
